詳解固體柜中的環網方法：
環網是指環形配電網，即供電干線構成一個閉合的環形，供電電源向這個環形干線供電，從干線上再一路一路地通過高壓開關向外配電。這樣的利益是，每一個配電支路既可以從它的左面干線取電源，又可以從它右側干線取電源。當左面干線出了缺點，它就從右側干線繼續得到供電，而當右側干線出了缺點，它就從左面干線繼續得到供電，這樣一來，雖然總電源是單路供電的，但從每一個配電支路來說卻得到類似于雙路供電的實惠，從而行進了供電的可靠性。
所謂"固體柜"就是每個配電支路設一臺開關柜（出線開關柜），這臺開關柜的母線一起就是環形干線的一部分。就是說，環形干線是由每臺出線柜的母線連接起來一起組成的。每臺出線柜就叫"固體柜"。實際上獨自拿出一臺固體柜是看不出"環網"的意義的。
這些固體柜的額定電流都不大，因而固體柜的高壓開關一般不選用結構雜亂的斷路器而采納結構簡略的帶高壓熔斷器的高壓負荷開關。也就是說，固體柜中的高壓開關一般是負荷開關。固體柜用負荷開關操作正常電流，而用熔斷器切除短路電流，這兩者結合起來替代了斷路器。當然這只能限制在必定容量?jī)?nèi)。
這樣的開關柜也徹底可以用到非環網結構的配電體系中，所以跟著這種開關柜的廣泛應用，"固體柜"就跳出了環網配電的范疇而泛指以負荷開關為主開關的高壓開關柜了。
固體柜一般由三個距離組成，即2個環纜進出距離和一個變壓器回路距離。SF6負荷開關是近年來不少用戶體會到的一種優異負荷開關，除電壽命長，開斷力強等與真空負荷開關有一起的利益外，其杰出利益是容易結束三作業位(接通、斷開和接地)，小電流(電感、電容)開斷，抗嚴峻環境條件能力強。適宜在城鄉中壓配電網推廣應用。負荷開關是帶有簡略滅弧設備的一種開關電器，運用SF6氣體作為絕緣和滅弧介質的負荷開關稱為SF6負荷開關，它可以作為關合和開斷負荷電流及過載電流用，亦可以作為關合和開斷空載線路、空載變壓器及電容器組等，凡具有接通、斷開和接地功用的三作業位負荷開關，都有結構簡略、價格便宜的特征。僅僅負荷開關不能斷開短路電流。SF6負荷開關+熔斷器組合電器是由SF6負荷開關來承當過載電流(此過載電流對SF6負荷開關來說仍在負荷開關額定開斷電流的規模以內)和正常作業電流的關合和開斷，并且還要求承當"轉移電流"的開斷。而變壓器高壓側的短路保護和過載保護由高壓限流熔斷器來承當。這時一組SF6負荷開關及三個帶觸發器的熔斷器，只需任何一個觸發器動作，其聯動安排會使負荷開關三相一起主動分閘。兩者有機的結合起來，就可滿足配電體系各種正常和缺點下作業操作保護的要求。
固體柜可分為戶內環網和野外環網，戶內環網一般用于高壓側的配電，由進線柜、計量柜、PT柜、變壓器出線柜組成，關于用電要求較高的用戶，進線有必要選用雙電源切換柜。野外環網一般用于城市電網，選用共箱式的SF6固體柜，這種柜型最大的特征是防護等級高，可以做到IP67，適宜用于野外，并且能短時間浸水。

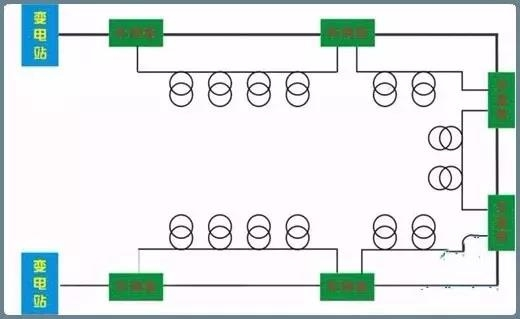

環網供電的方案一般選用一路環進，一路環出，兩到三回做做出線回路，即構成手拉手的環網供電方法。為保證供電的可靠性，連續性，選用兩個進線供電，這就構成了一個環.選用SF6負荷開關，3工位(合閘，分閘，接地)，分線路，變壓器。獨自一個柜子構不成環網只要是三個柜子兩進一出加上電源就構成一個環。這但是最基本的環網供電了。
為行進供電可靠性，運用戶可以從兩個方向獲得電源，一般將供電網連接成環形。這種供電方法簡稱為環網供電。在工礦企業、住宅小區、港口和高層建筑等溝通10KV配電體系中，因負載容不大，其高壓回路一般選用負荷開關或真空觸摸器控制，并配有高壓熔斷器保護。該體系一般選用環形網供電，所運用高壓開關柜一般習慣上稱為固體柜。固體柜除了向本配電所供電外，其高壓母線還要通過環形供電網的穿越電流（即經本配電所母線向相鄰配電所供電的電流）因而固體柜的高壓母線截面要根據本配電所的負荷電流于環網穿越電，流之和選擇，以保證作業中高壓母線不過負荷作業。現在環形柜產品品種許多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。
固體柜設備簡略，箱體占地面積少，可便利的安放在大街兩頭、居民小區、城市綠化帶中，因而廣泛應用于工業園區、大街、居民區、賦有商業中心等作為承受和分配電能之用。
野外固體柜一般選用真空開關作為開斷設備，SF6氣體共箱式絕緣，結構緊湊，占地面積小，外形美觀，可與周圍環境和諧協作。因?yàn)檫x用了全密封、全絕緣理念，RVAC固體柜內全部開關部分，含全部高壓帶電體及安排部分徹底密封于主箱體內，不受凝露及外界污穢環境影響；主箱體防護等級可達IP67，裝備庫柏防水型可觸摸電纜頭，能有用防護雨水多發區的偶發性洪水危害。
固體柜的環保功用好，安全功用高等等許多的利益，使其在輸配電職業越來越受歡迎，當然關于其本身的要求也越來越苛刻，需求我們不斷的去改進，去習慣現在的市場需求。
