低壓電纜分支箱技術標準
1標準性引證文件下列文件關于本文件的應用是必不可少的。凡是注日期的引證文件，僅注日期的版別適用于本文件。凡是不注日期的引證文件，其最新版別（包括全部的修改單）適用于本文件。
GB7251低壓成套開關設備和操控設備
GB14048低壓開關設備和操控設備
GB/Z18859封閉式低壓成套開關設備和操控設備在內部缺陷引起電弧情況下的實驗導則
GB/T20641低壓成套開關設備和操控設備空殼體的一般要求
GB50150電氣設備設備工程電氣設備奉告實驗標準
GB4208外殼防護等級（IP代碼）
GB/T16935.1低壓系統內設備的絕緣協作
GB/T2681電工成套設備中的導線顏色
GB5585.2電工用銅、鋁及其母線第二部分：銅母線
GB4720低壓電器電控設備
IEC61641封閉式低壓成套開關設備和操控設備在內部缺陷引起電弧情況下的實驗導則
2技術參數及要求
2.1低壓電纜分支箱技術參數低壓電纜分支箱技術參數見技術標準專用部分的技術參數特性表。
2.2通用要求
2.2.1低壓電纜分支箱選用元件模塊拼裝、結構拼裝結構，母線及饋出均絕緣封閉?？蛇x用五種結構型式：進線選用絕緣封閉的阻隔開關，出線選用塑殼斷路器；進線選用絕緣封閉的阻隔開關，出線選用刀熔開關；進線選用條形阻隔開關，出線選用條形開關（帶熔斷器維護）；進線不帶開關，出線選用刀熔開關；進出線均不裝備開關。
2.2.2母線系統

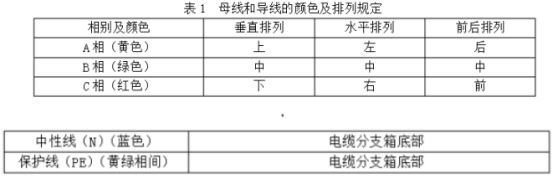

（1）選用選用矩形母線，質料為T2電工銅。并選用不同相色熱縮套管做絕緣處理。熱縮套管不得開裂和起皺，母線接頭處用熱縮絕緣盒封閉。絕緣熱縮護套資料應具有阻燃、防腐、抗老化的要求，老化壽數不小于30年，具體實驗方法和要求參照GB/T2951.14中規矩實施。（2）銅排截面的挑選應保證可以耐受IEC60298中引薦的額定短時耐受和峰值耐受電流的要求，N相（L0）母線與三相母線標準相同,PE排截面不低于相排截面的1/2。其間設于野外的低壓電纜分支箱裝備4根母排（3L+PEN），設于戶內的低壓電纜分支箱裝備5根母排（3L+N+PE）。（3）設備中母線和導線的顏色及擺放應契合GB/T4026和GB7947及表1的規矩；
2.2.3關于出線選用塑殼斷路器型式的分支箱應當滿足以下要求：斷路器的資料應具有耐非常熱和火的性能。斷路器選用3極，裝備電子脫扣器，不帶失壓脫扣器，斷路器一起具有阻隔功用，外表并應有顯著的標明“分”、“合”狀況的標志。
2.2.4出線選用熔斷器型式的分支箱出線回路產生過載或短路缺陷時，每相應能獨立分?jǐn)啵胰嚅_(kāi)關手柄為連動規劃，可帶負荷分合。開關分隔后,應保證缺陷點徹底從基體上脫開,并具有顯著斷開點。
2.2.5具有防塵、防火、耐腐蝕、日照高溫、污穢、凝露的免維護功用設備。
2.2.6考慮帶電體封閉后，低壓電纜分支箱應具有檢修時能牢靠驗電接地的功用。保證檢修人員的人身安全。
2.2.7低壓電纜分支箱銘牌標識清楚。
2.3一般結構要求：

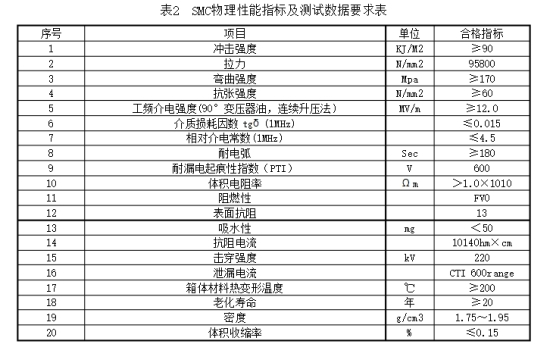

2.3.1分支箱外殼選用S304不銹鋼資料，箱體、門體資料厚度均不應小于2毫米，或SMC復合資料箱體，SMC物理功用方針及測試數據滿足表2的要求。
2.3.2不銹鋼箱外表應拋光處理，使之不留焊痕。SMC復合資料應具有防紫外線涂層。顏色與設備環境和諧。
2.3.3設于野外時，分支箱外殼防護等級為IP44，箱頂蓋應為屋脊式規劃，坡頂3度規劃，頂蓋不應積水；設于戶內時，分支箱外殼箱體防護等級為IP33。滿足防盜、防小動物、防水、防雨雪的要求，通風選用頂部天然拔風，箱底板和箱體內隔板應保證空氣流通。
2.3.4分支箱底部用絕緣板封閉，分支箱進出線選用電纜,電纜孔裝備變徑膠圈，電纜室有滿足的空間以便設備、固定電纜，出線端子距基座底部距離須大于200mm。落地式分支箱宜選用雙面開門，掛墻式分支箱選用正面單開或雙開門型式，箱門應密封防水，箱門翻開后應能大于90度，關門后門柄旋過死點，鎖舌一起上下鎖死。不銹鋼箱體外殼應裝備接地螺栓供箱體與外部維護導體聯接，箱體內各設備螺栓均應選用不銹鋼螺栓，箱體外無外露可拆卸的螺栓。
2.3.5分支箱正門上應有防盜防銹優質不銹鋼通用鑰匙掛鎖和防銹把手，并在鎖側上下角各設備特制防盜螺栓一只，選用一起鎖具，具體型號咨詢當?shù)毓╇姽?。后門可用暗閂在正門翻開。
2.3.6不銹鋼箱殼門鉸鏈應選用不銹鋼資料。
2.3.7箱體應有出色的接地端子并標明接地符號。2.3.8箱體外殼上方設有契合國家電網公司要求的警示標志。
2.3.9箱體正門內側應標明主回路接線圖，并注明操作次第：送電時，先合上刀開關，后合上空氣開關；停電時，先擺開空氣開關，后擺開刀開關；箱內檢修時，先擺開全部空氣開關，后擺開全部刀閘。一起標明產品銘牌，按標準表示出所規矩的項目、參數及制造廠售后服務電話號碼。
2.3.10箱內一次聯接線應選用質量合格的電工銅及塑料銅芯線，其截面應滿足負荷安全載流要求，接頭處應搪錫。接線應標明相序。電部分至接地部分之間、不同相的帶電部分之間的安全距離應大于20mm（復合絕緣恰當簡縮）。電器元件的設備應契合下列要求：a）擺放規整，固定強健，密封出色。b）各元件能單獨拆裝替換而不影響其它電器及導線束的固定。熔斷器的熔體標準、斷路器器的整定值應契合現場作業要求。
2.3.11在運用中可以溝通的具有相同額定值和結構的組件，應具有溝通性。3標準技術參數技術參數特性表是對收購設備的根底技術參數要求，供貨方應對技術參數特性表中標準參數值進行呼應。

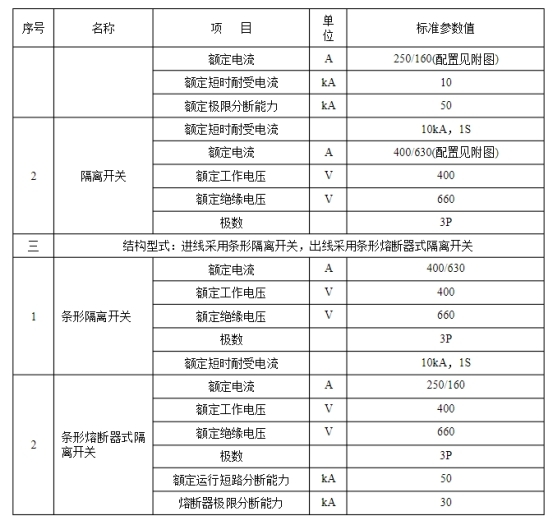

低壓電纜分支箱技術參數特性見表3

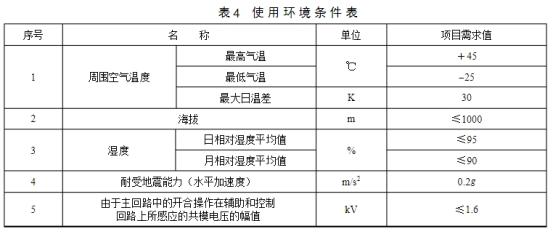

4運用環境條件表低壓電纜分支箱運用環境條件見表4。特別環境要求根據項目情況進行編制。
