充氣柜全名是：全絕緣全密閉的六氟化硫環網柜。?外部是全絕緣按全密閉的不銹鋼資料焊接。內部充滿了SF6氣體。充氣柜是一個全稱。其包括了一切的單元柜在內。常用的有：?C單元：負荷開關模塊。相當于環網柜的進線。F單元：負荷開關熔斷器組合模塊。相當于環網柜的出線V單元：真空開關模塊。相當于斷路器單元。D單元：不帶接地刀的電纜銜接模塊。相當于提高柜單元。其他不常用的例如M柜：計量模塊。DE?CB?什么的。需求加裝拓寬銜接頭才能運用。
充氣柜是將一次回路主部件如母線、隔絕開關、斷路器等密封在充有較低壓力SF,或其他氣體罐體內、并以電纜終端作為進出線的開關設備。其具有占地面積小、可靠性高、不受外界影響等特色，故在電力系統中運用越來越廣泛。
可是,由于充氣柜與傳統開關柜在結構上存在較大差異，且現場試驗與出廠試驗條件間隔較大,現在充氣柜的情況檢修試驗處于空白情況，對充氣柜情況信息搜集手段匱乏。
針對此種情況，文中以充氣柜結構為基礎打開了充氣柜例行試驗新方法研討，提出了充氣柜幾種典型試驗項目的試驗方法,并通過變電站現場運用驗證了方法的有效性，終究針對充氣柜的試驗提出了建議。
1充氣柜結構及試驗設備
充氣柜的母線、三工位隔絕開關、斷路器等元件密封在充有較低壓力氣體的罐體內，并以電纜終端作為進出線，故其常規試驗項目的打開有必要依靠試驗接口、電壓適配器、電流適配器、堵頭號專用試驗設備，如圖1-3所示。
電流適配器、電壓適配器和堵頭在拔插進程中應留心:
1)擰動螺栓制止用力過猛損害設備或絕緣表面;緊固螺栓時需選用力矩扳手，力矩巨細應符合廠家規矩。
2)拔(插)進程應堅持軸線方向。密封功能特別杰出的，由于表里壓差構成阻力過大時，可纖細晃動,使表里壓力平衡后再緩慢拔（插)。
3)堅持環境清潔，內錐、外錐及環氧表變制止感染塵埃。堵頭拔出后，其外錐應選用塑料袋暫時密封保管，接口內錐應及時裝入適配器。設備拔出后，接口內錐應及時裝入堵頭。
4)表里錐的接觸面需均勻涂改合格的硅脂,檢修試驗時需查看硅脂是否硬化，必要時替換硅脂。
5）裝復設備時，先選用外徑重1 ~2 mm，厚度0.5 mm的塑料管，沿內錐壁刺進接口底部，再將設備沿軸線方向刺進到位，緩慢拔出塑料管，緊固螺栓,停止4h以上，待氣體完全排出后受電。
2試驗項目與方法
根據文獻關于高壓開關柜、電壓互感器、電流互感器、避雷器等章節要求，充氣柜的試驗項目應包括斷路器、電壓互感器、電流互感器、避雷器等元件的例行試驗項目，考慮到充氣柜結構的特殊性和現場運用的實用性，選取了交流耐壓試
驗、回路電阻檢驗和斷路器機械特性檢驗等3個試驗項目，詳細闡述了試驗方法和留心事項。
2.1交流耐壓試驗
母線電壓互感器的安裝方法分2種情況:1)母線電壓互感器直接接到母線上。試驗前需求將電壓互感器拔出，刺進電壓適配器，非試驗相用專用堵頭封堵,再打開耐壓試驗。
2)母線有單獨的TV間隔，運用三工位開關將TV，避雷器與母線隔絕。試驗時通過熔斷器接口插人電壓適配器進行試驗。

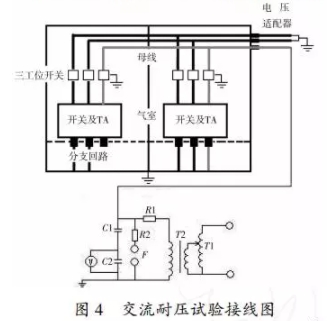

交代試驗時，交流耐壓值為出廠值的100% ,時刻1 min。投運后診斷性試驗時，交流耐壓值為出廠值的80%，時刻1 min。試驗接線如圖4所示。
交流耐壓試驗需求留心:應在絕緣電阻試驗后進行，只要絕緣電阻合格才華進行交流耐壓試驗;拔插堵頭及試驗適配器時，需嚴格執行前述標準工藝;檢驗后需進行充沛放電，防止剩余電荷傷人。
2.2回路電阻檢驗

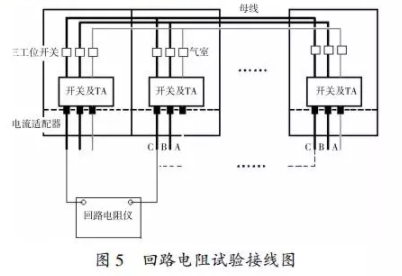

拆下相鄰充氣柜試驗接口的插拔式堵頭，將電流適配器刺進試驗接口，合上相鄰充氣柜的斷路器及三工位隔絕開關使之構成回路。試驗儀器別離接入相鄰充氣柜的同相電流適配器，試驗電流不小于100 A。試驗接線如圖5所示。
回路電阻試驗需求留心:拔插堵頭及試驗適配器時，需嚴格執行前述標準工藝;檢驗回路需接線牢靠，防止引線脫落起弧。
2.3斷路器機械特性檢驗

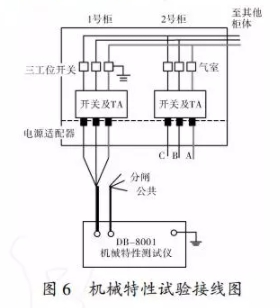

拆下充氣柜試驗接口的插拔式堵頭，將電流適配器刺進試驗接口，將三工位隔絕開關置于接地方位，從電流適配器處取信號，操控電壓加至二次端子分、合閘及公共端子處。試驗接線如圖6所示。
斷路器機械特性試驗需求留心:拔插堵頭及試驗適配器時，需嚴格執行前述標準工藝;斷路器動作進程中防止組織動作傷人。
3變電站現場運用

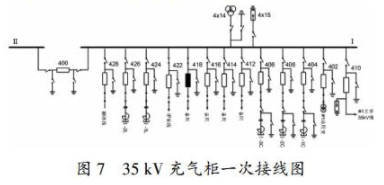

在某變電站結合新投設備初度停電檢修時對35kV充氣柜進行了例行試驗，包括交流耐壓試驗、回路電阻檢驗和斷路器機械特性檢驗。35 kV充氣柜一次接線圖如圖7所示。
3.1 交流耐壓試驗
本次試驗對母線進行交流耐壓試驗,按圖4進行試驗接線,加壓端口在4×15避雷器電纜插口處。
交流耐壓試驗值為出廠的80%，即 76 kV，耐壓時刻為1 min，耐壓進程中無擊穿、閃絡和反常動靜，試驗前后絕緣電阻見表1。
從耐壓試驗進程和表1絕緣電阻數據來看，該35kV 充氣柜母線耐壓試驗合格。
3.2回路電阻檢驗
回路電阻檢驗以422斷路器間隔為例，選取422，418斷路器構成回路電阻檢驗回路，按圖6進行試驗接線。合上422，418斷路器，4221和4181隔絕開關，其他斷路器與隔絕開關斷開。
本次試驗為2臺斷路器串聯，將所測回路電阻除以2即近似為單臺斷路器(包括同間隔的隔絕開關、部分母線)回路電阻值。422斷路器間隔回路電阻換算后為A相75.5 uQ，B相74.5 uQ，C相72.5 uQ，與交代試驗值相比無顯著差異，故回路電阻檢驗合格。
3.3斷路器機械特性檢驗

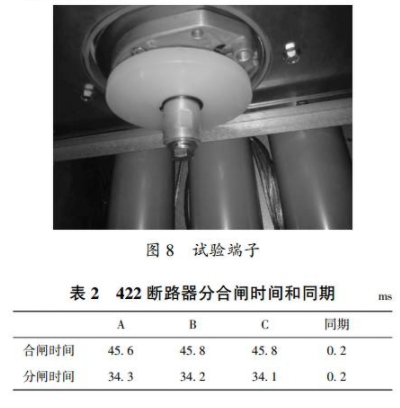

本次試驗選取422斷路器進行機械特性檢驗，按圖6進行試驗接線。將4221隔絕開關置于接地方位，將試驗端子接到柜內電纜接口，然后將試驗線接到試驗端子下端進行試驗。試驗端子如圖8所示。422斷路器分合閘時刻和同期見表2。
從表2試驗數據來看，符合廠家說明書和規程要求，試驗合格。
歸納以上試驗進程，驗證了提出的充氣柜試驗方法的有效性,試驗得到了所需數據，滿意廠加說明書和情況檢修試驗規程要求，結束新投35kV充氣柜首檢任務。
定論與建議
1)文中提出了充氣柜交流耐壓試驗、回路電阻檢驗和斷路器機械特性檢驗的試驗方法,通過變電站現場運用驗證了方法的有效性。
2)各地市公司可根據此研討內容試點打開充氣柜例行試驗，堆集試驗經驗，試驗數據判別可參考文獻要求。
3)充氣柜試驗項目和方法還需進一步細化和彌補，下一步應從規程標準的角度對試驗項目和方法進行研討和標準化。
