什么是環網供電
環網供電是指在不同的變電所或同一變電所的不同母線的兩回或多回饋線，相互之間連接成一個環路進行供電的方法。配網線路完成環網供電后，大大改善現有單電源供電缺陷，完成支干線互聯供電，最大優勢在于將用電負荷進行合理分配，縮短供電半徑，全面進步用戶端電壓質量。而且，當線路的某一部分呈現毛病，能夠及時阻隔毛病部位，設法從兩邊開關向負荷正常供電，這樣防止了電網發生大面積停電事故，縮短毛病搶修時刻，削減停電丟失。
什么是環網箱
環網箱便是每個配電支路設一臺開關柜（出線開關柜），這臺開關柜的母線一起便是環形干線的一部分。便是說，環形干線是由每臺出線柜的母線連接起來共同組成的。每臺出線柜叫“環網箱”，國外叫環網供電單元。
環網箱的分類

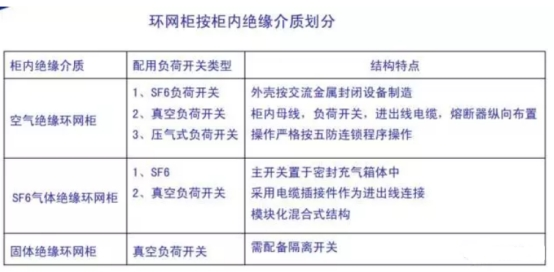

環網箱一般分為空氣絕緣和SF6絕緣兩種。柜體中，配空氣絕緣的負荷開關首要有產氣式、壓氣式、真空式，配SF6絕緣的負荷開關為SF6絕緣式，由于SF6氣體封閉在殼體內，它構成的間隔斷口不行見，通過增加調查窗便于調查。環網箱中的負荷開關，一般要求三工位，即堵截負荷，阻隔電路、牢靠接地。產氣式、壓氣式和SF6式負荷開關易完成三工位，而真空滅弧室只能開斷，不能阻隔，所以一般真空負荷環網開關柜在負荷開關前再加上一個阻隔開關，以構成阻間隔口。按柜內絕緣介質不同分為空氣型和六氟化硫型;
按絕緣結構分:空氣絕緣、復合絕緣、SF6氣體絕緣、固體絕緣環網箱按產品設計結構分:歐式環網箱和美式環網箱
按功用計劃分:負荷開關計劃、負荷開關-熔斷器組合計劃、斷路器計劃、計量柜計劃、母聯進步計劃、PT計劃。
按設備地點分:戶內和野外環網箱
按設備方法不同能夠分為落地式、帶升高座落地式、野外獨立設備式等;按柜體結構不同分為三回路單元、四回路單元和多回路單元。
三回路單元式環網箱的典型結構，即由兩個線路負荷開關和一個變壓器維護單元組成。
環網箱的功用
用于分合負荷電流，開斷短路電流及變壓器空載電流，必定間隔架空線路、電纜線路的充電電流，起操控和維護作用，是環網供電和終端供電的重要開關設備。
環網箱除了向本配電所供電外，其高壓母線還要通過環形供電網的穿越電流（即經本配電所母線向相鄰配電所供電的電流），因而環網箱的高壓母線截面要依據本配電所的負荷電流于環網穿越電流之和挑選，以確保運轉中高壓母線不過負荷運轉。
環網箱的運用
環網箱呈現的時刻不算長，但近年以來卻得到了廣泛的運用，這首要是由于新開展起來的工業企業和事業單位的建筑物，從供配電的角度來看，以中、小型容量為大多數其配電變壓器一般不超過1250KVA，長時間安穩供電，高壓開關不頻頻操作。
隨著大規模的城市建造，很多大型高層建筑物拔地而起，變配電所往往就設在樓下，依據消防要求，變配電設備必須“無油化”，依據建造面積的合理運用，變配電設備應該“小型化”，所以環網箱或真空斷路器，干式變壓器，干式互感器就進入了幢幢大樓。
環網箱結構簡略，運轉牢靠且安全，修理量很小，運轉費用低，比起裝有斷路器的開關柜，優勢很突出。環網箱要求負荷開關具有更高的功用和更小的體積，新型的負荷開關應運而生，這又反過來帶動了環網箱的技術進步，當今的環網箱不光功用優秀而且系列化了，這更擴展了環網箱的適用規模。
